Punkt wyjścia – czego oczekiwać od instalacji grzewczej w domu
Komfort, koszty, bezawaryjność – trzy filary oceny jakości instalacji
Instalacja grzewcza w domu jednorodzinnym powinna spełniać co najmniej trzy podstawowe kryteria: zapewniać komfort cieplny, generować przewidywalne koszty eksploatacji i pracować możliwie bezawaryjnie. Każdy z tych filarów wynika wprost z jakości projektu oraz doboru materiałów i urządzeń już na etapie zakupów. Jeśli którykolwiek zostanie zaniedbany, efektem będą późniejsze poprawki, reklamacje i niepotrzebne wydatki.
Komfort to nie tylko „ciepło w domu”. To przede wszystkim:
- stabilna temperatura bez dużych wahań w ciągu doby,
- równomierne grzanie pomieszczeń – bez zimnych narożników i przegrzanych pokoi,
- brak hałasu z instalacji (szumy w rurach, stukanie grzejników, głośna praca pompy),
- łatwa, intuicyjna regulacja – bez konieczności codziennej „zabawy” ustawieniami.
Różnica między instalacją komfortową a „byle jak działającą” objawia się często dopiero po pierwszej zimie. W dobrze zrobionym systemie użytkownik praktycznie nie myśli o ogrzewaniu – temperatura jest stała, sterowanie działa przewidywalnie, a grzejniki lub podłogówka reagują na zmiany nastaw w rozsądnym czasie. Jeśli trzeba co kilka dni „kręcić” na kotle czy przy zaworach, a w jednym pokoju jest za gorąco, a w innym chłodno, to sygnał ostrzegawczy, że zawiodły założenia projektowe lub dobór materiałów.
Koszty eksploatacji instalacji grzewczej należy analizować w horyzoncie co najmniej 10–20 lat. Niższy koszt inwestycyjny (tańszy kocioł, cieńsza izolacja rur, uproszczona automatyka) bardzo często oznacza wyższe rachunki i droższy serwis w perspektywie kilku sezonów. Z punktu widzenia inwestora kluczowe jest ustalenie, jaki roczny koszt ogrzewania jest akceptowalny oraz ile jest skłonny przeznaczyć na starcie, aby te koszty obniżyć. Bez takich założeń decyzje zakupowe są przypadkowe – wybiera się „to, co polecili” albo „co akurat było w promocji”.
Bezawaryjność i łatwy serwis urządzeń grzewczych są równie ważne jak wysokie parametry techniczne. Źle dobrane, egzotyczne lub rzadko spotykane na rynku rozwiązania potrafią unieruchomić instalację na dłuższy czas, bo brakuje części zamiennych albo lokalnego serwisu. Minimum rozsądku na etapie zakupów to:
- sprawdzenie dostępności autoryzowanego serwisu w okolicy,
- weryfikacja czasu dostępności najczęściej psujących się elementów (pompy, wentylatory, sterowniki),
- wybór rozwiązań, które są powszechnie znane instalatorom – zwłaszcza w małych miejscowościach.
Punkt kontrolny: moc źródła ciepła, możliwości regulacji (automatyka, zawory mieszające, termostaty), oraz poziom zabezpieczeń (naczynie wzbiorcze, zawory bezpieczeństwa, ochrona kotła) to parametry krytyczne. Jeśli są źle dobrane lub pominięte już na etapie zakupu, żadna „korekta ustawień” później ich nie naprawi.
Jeśli nie są określone priorytety: komfort vs inwestycja vs koszty eksploatacji, to dobór materiałów i technologii staje się loterią. W takiej sytuacji łatwo przepalić pieniądze na przewymiarowany sprzęt, zbędne bajery w automatyce albo przeciwnie – na zbyt prosty, uciążliwy w obsłudze system.
Rola budynku i ocieplenia w projektowaniu instalacji
Instalacja grzewcza nie istnieje w próżni – pracuje w konkretnym budynku o określonym standardzie izolacji cieplnej, rodzaju wentylacji i jakości stolarki okiennej. To właśnie współczynnik przenikania ciepła przegród (ściany, dach, okna) oraz sposób wentylacji decydują o tym, ile energii trzeba dostarczyć, aby utrzymać komfortową temperaturę. Im lepiej ocieplony dom, tym niższą moc źródła ciepła można przyjąć i tym niższą temperaturą zasilania da się pracować.
Najczęstszy błąd inwestorów i niestety także części instalatorów polega na „kopiowaniu” mocy kotła lub pompy ciepła z sąsiedniego domu albo na bazie utartych regułek typu „70 W/m²”. To klasyczny sygnał ostrzegawczy. Dwa domy o podobnej powierzchni, ale z różnymi oknami, inną ilością przeszkleń czy inną wentylacją (grawitacyjna vs mechaniczna z rekuperacją) mogą mieć istotnie różne zapotrzebowanie na moc grzewczą.
Uproszczona logika jest prosta: im lepsze ocieplenie, szczelniejsze okna i bardziej efektywna wentylacja z odzyskiem ciepła, tym:
- niższe jest maksymalne zapotrzebowanie na moc źródła ciepła,
- łatwiej uzyskać niskotemperaturowy system (idealny dla pomp ciepła, kondensacji, podłogówki),
- bardziej opłaca się inwestować w precyzyjną automatykę i regulację strefową.
Minimum przyzwoitości na etapie planowania zakupów to posługiwanie się choćby uproszczonym bilansem cieplnym budynku, a nie wyłącznie „na oko”. Może to być:
- pełny projekt instalacji z bilansem strat ciepła wg normy,
- uproszczone obliczenia w programie doborowym producenta,
- kalkulator online, jeśli jest zasilony rzetelnymi danymi o przegrodach i wentylacji.
Jeśli w rozmowie z wykonawcą pada argument „w takich domach dajemy zawsze 24 kW, bo tak się przyjęło”, a nie ma żadnego wyliczenia strat ciepła, to jasny sygnał, że dalsze decyzje zakupowe będą oparte na przyzwyczajeniu, a nie na faktach.
Jeśli charakterystyka budynku (ocieplenie, okna, wentylacja) jest zignorowana lub traktowana pobieżnie, konsekwencją jest albo przewymiarowanie źródła ciepła, albo brak komfortu w czasie mrozów. Obie sytuacje generują koszty – albo na rachunkach, albo przy modernizacji instalacji.
Projekt instalacji grzewczej – dlaczego brak projektu to pierwszy krytyczny błąd
Projekt budowlany a projekt wykonawczy instalacji – zasadnicza różnica
Projekt budowlany domu zwykle zawiera jedynie ogólny schemat instalacji grzewczej. Pokazuje lokalizację kotłowni, przybliżony przebieg przewodów, symboliczne rozmieszczenie grzejników lub ogrzewania podłogowego. Nie zawiera natomiast kluczowych informacji potrzebnych do prawidłowego doboru materiałów i montażu, takich jak średnice rur, ustawienia zaworów, opory instalacji, dobór pomp czy szczegółowe zabezpieczenia.
Projekt wykonawczy instalacji to dokument o zupełnie innej szczegółowości. Powinien określać m.in.:
- bilans cieplny budynku i każdego pomieszczenia (moc grzewcza),
- konkretną moc i typ źródła ciepła (kocioł, pompa ciepła, bufor),
- dobór średnic rur na poszczególnych odcinkach,
- typy i nastawy zaworów (mieszające, równoważące, bezpieczeństwa),
- schematy hydrauliczne z zaznaczonym kierunkiem przepływu i armaturą,
- dobór i lokalizację pomp obiegowych, zaworów odpowietrzających, filtrów, separatorów zanieczyszczeń.
Montaż instalacji grzewczej „z głowy” albo tylko na podstawie ogólnego szkicu niesie typowe skutki: niedogrzane pomieszczenia na końcu obwodu, hałas przepływu w przewymiarowanych pętlach, problemy z równowagą hydrauliczną (jedne pętle grzeją za mocno, inne słabo). Bez projektu instalator ratuje się metodą prób i błędów – dokłada zawory, wymienia pompę, dusi przepływy zaworami, co generuje kolejne koszty i opóźnienia.
Punkt kontrolny dla inwestora na etapie zakupów: poprawny projekt wykonawczy powinien zawierać przynajmniej:
- zestawienie pomieszczeń z mocą grzewczą i dobranymi grzejnikami/pętlami podłogówki,
- schemat zasilania i powrotu, z zaznaczonymi średnicami rur,
- wyszczególnioną armaturę (zawory mieszające, bezpieczeństwa, odcinające, filtry, odpowietrzniki),
- dane o parametrach pracy (temperatura zasilania/powrotu, wydajność pompy, nastawy zaworów),
- opis zabezpieczeń instalacji c.o. i c.w.u. (naczynie wzbiorcze, zawory bezpieczeństwa, wężownice schładzające itp.).
Jeśli projektant lub instalator proponuje realizację bez projektu wykonawczego, tłumacząc to „prostotą instalacji” albo „doświadczeniem z setek budów”, jest to wyraźny sygnał ostrzegawczy. Przy rosnącej złożoności nowoczesnych systemów (pompy ciepła, mieszane obiegi, bufor, rekuperacja) improwizacja jest prostą drogą do błędów niewidocznych na pierwszy rzut oka.
Jeśli na etapie zakupów nie istnieje rzetelny projekt wykonawczy, to trudno nawet ocenić, czy proponowane materiały są właściwe. W efekcie decyzje zakupowe podejmuje się na podstawie katalogu, a nie parametrów instalacji.
Typowe błędy koncepcyjne już na poziomie projektu
Część błędów instalacji grzewczych nie wynika z fuszerki na budowie, ale z wadliwych założeń projektowych. To te błędy są najtrudniejsze do naprawienia, bo wymagają ingerencji w całą koncepcję układu, a nie tylko wymiany pojedynczego elementu.
Jednym z częstych problemów jest brak podziału na strefy i obwody. Przykłady:
- jedna długa pętla ogrzewania podłogowego na cały parter, zamiast kilku krótszych pętli podzielonych na pomieszczenia,
- brak osobnych obiegów dla różnych kondygnacji (parter/poddasze na jednej pompie),
- brak strefy dziennej i nocnej z oddzielnym sterowaniem temperaturą.
Skutkiem są kłopoty z regulacją: trudno uzyskać inne temperatury w sypialniach i salonie, część pomieszczeń jest przegrzewana, żeby dogrzać inne. Tego typu błędów nie da się później usunąć „magiczny termostatem” – potrzebny jest przemyślany podział hydrauliczny na etapie projektu.
Kolejny problem to niedoszacowanie oporów instalacji. Jeśli projektant lub instalator nie policzy spadków ciśnienia w przewodach, łatwo dobrać zbyt małe średnice rur albo zbyt słabą pompę obiegową. Później okazuje się, że skrajne grzejniki lub dalekie pętle podłogówki nie dostają wystarczającego przepływu. Z kolei próba ratowania sytuacji przez „podkręcenie” pompy prowadzi do hałasu w instalacji i niepotrzebnego zużycia energii elektrycznej.
Bardzo częstym błędem są również nierealne założenia temperaturowe. Projekt zakłada np. zasilanie 45/35°C (idealne dla pompy ciepła), podczas gdy budynek ma słabe ocieplenie i klasyczne grzejniki dobrane historycznie pod 70/55°C. W efekcie nowe źródło ciepła nie jest w stanie dogrzać pomieszczeń, a inwestor jest przekonany, że „pompa ciepła jest zła”, podczas gdy problem leży w koncepcji instalacji.
Sygnał ostrzegawczy dla inwestora: projekt bez legendy, bez opisu nastaw zaworów, bez wyraźnie oznaczonych zabezpieczeń i parametrów temperaturowych świadczy o tym, że dokument powstał głównie „dla formalności”, a nie jako narzędzie doboru i kontroli instalacji.
Jeśli już w projekcie brakuje logicznego podziału na strefy, uwzględnienia oporów przepływu i realnych parametrów pracy, to nawet bardzo staranny montaż na budowie nie zrekompensuje złej koncepcji. Poprawki są później bardzo kosztowne, bo wymagają zmian w rozprowadzeniu instalacji, a nie tylko ustawień.
Współpraca projektanta z instalatorem – klucz do spójnego systemu
Nawet najlepszy projekt instalacji grzewczej nie zadziała, jeśli wykonawca go nie rozumie lub świadomie go modyfikuje bez konsultacji. Z drugiej strony projektant, który nie zna realiów montażu i nie uwzględnia ograniczeń budowy, tworzy rozwiązania trudne w realizacji lub zbyt kosztowne. W efekcie instalator upraszcza je na własną rękę, co prowadzi do rozjazdu między projektem a rzeczywistością.
Typowy konflikt brzmi: „po co tyle zaworów, złączek, sprzęgieł i armatury – można prościej i taniej”. Instalator, który nie widzi bezpośrednich skutków błędów za kilka lat, ma naturalną skłonność do uproszczeń. Projektant z kolei przewiduje konieczność odpowietrzania, równoważenia hydraulicznego, zabezpieczenia kotła, współpracy z buforem czy innym źródłem – stąd większa liczba elementów na schemacie. Bez wspólnej rozmowy i wyjaśnienia funkcji poszczególnych zaworów powstaje instalacja „okrojona”, z którą później trudno będzie cokolwiek zrobić.
Minimum bezpiecznej współpracy to:
- omówienie projektu przed rozpoczęciem zakupów i robót – punkt po punkcie,
- spisanie zmian w formie krótkiego protokołu lub aneksu do projektu (co, dlaczego, jakie konsekwencje),
Odbiór projektu przed zakupami – lista pytań kontrolnych do projektanta
Przed pierwszym większym zamówieniem materiałów projekt instalacji powinien przejść coś w rodzaju audytu. Nie chodzi o kwestionowanie kompetencji projektanta, tylko o sprawdzenie spójności założeń z realiami budowy i oczekiwaniami inwestora.
Podstawowe pytania kontrolne, jakie inwestor lub generalny wykonawca powinni zadać projektantowi:
- Jakie parametry temperaturowe przyjęto dla instalacji c.o. i c.w.u. i z czego to wynika? (typ budynku, rodzaj przegród, rodzaj odbiorników)
- Jakie źródła ciepła przewidziano w perspektywie 10–15 lat? Czy instalacja jest przygotowana na ewentualną zmianę (np. z kotła gazowego na pompę ciepła)?
- Jak rozwiązano podział na strefy (dzień/noc, kondygnacje, pomieszczenia o różnej funkcji)?
- Jakie przyjęto rezerwy mocy i przepływu w instalacji – czy jest miejsce na dołożenie obiegów, grzejnika drabinkowego, nagrzewnicy?
- Jakie dobrano średnice rur w głównych gałęziach i jak projektant uzasadnia te wybory (obliczenia, maksymalne prędkości przepływu, spadki ciśnienia)?
- Jak wygląda sekwencja zabezpieczeń (naczynie wzbiorcze, zawory bezpieczeństwa, grupa bezpieczeństwa, odpowietrzenie) i gdzie dokładnie będą montowane?
- Jakie są wymagania montażowe dla kluczowych elementów (minimalne odległości, dostęp serwisowy, wysokości montażu rozdzielaczy, kotła, bufora)?
Sygnałem ostrzegawczym jest sytuacja, gdy projektant nie potrafi w prosty sposób wyjaśnić kluczowych założeń („tak się robi”, „standardowo tak rysuję”), albo gdy parametry projektu wyraźnie kłócą się z konstrukcją budynku. Jeśli na większość z powyższych pytań odpowiedź jest ogólna lub wymijająca, materiałów lepiej jeszcze nie zamawiać.
Jeśli projekt jest zrozumiały, logiczny i spójny z budynkiem, ryzyko nietrafionych zakupów spada drastycznie. Jeżeli już na etapie rozmowy o projekcie pojawiają się rozbieżności i niewyjaśnione „bo tak”, to potem na budowie będą one kosztować dużo więcej niż dodatkowa godzina konsultacji.
Dobór źródła ciepła – moc, rodzaj, warunki pracy a ryzyko złych zakupów
Przewymiarowanie i niedowymiarowanie – dwa skrajne, kosztowne błędy
Kiedy bilans cieplny jest dostępny, a mimo to źródło ciepła dobierane jest „z zapasem na wszelki wypadek”, problem powstaje już przy wyborze modelu w sklepie. Nadmierny zapas mocy nie jest darmowy – wpływa na pracę instalacji przez lata.
Przewymiarowane źródło ciepła (kocioł, pompa ciepła) objawia się m.in.:
- częstym taktowaniem, czyli krótkimi cyklami włącz/wyłącz,
- niższą sprawnością sezonową niż deklarowana przez producenta,
- przyspieszonym zużyciem elementów (zapłon, sprężarka, armatura),
- koniecznością stosowania bufora lub sztucznych obciążeń, żeby „uspokoić” pracę układu.
Z kolei niedowymiarowane źródło to nie tylko chłodne pomieszczenia przy mrozach. To także:
- ciągła praca na najwyższej mocy,
- przeciążenie elementów (sprężarki, wentylatorów, wymienników),
- frustracja użytkownika, który musi się ratować dogrzewaczami elektrycznymi.
Punkt kontrolny: moc źródła ciepła powinna być jasno powiązana z obliczonym obciążeniem cieplnym budynku i ewentualnymi rezerwami (np. na rozbudowę). Jeśli w dokumentacji nie da się znaleźć prostego odniesienia „moc kotła = X × obciążenie obliczeniowe”, to znaczy, że dobór jest w najlepszym razie intuicyjny.
Jeśli moc dobrano z arkusza obliczeniowego i jest jasno uzasadniona, zakupy łatwiej zoptymalizować (w tym dobór osprzętu). Jeżeli moc to efekt rozmowy „dajmy większy, bo różnica w cenie jest mała”, to można zakładać, że w przyszłości różnica w kosztach eksploatacji będzie już bardzo zauważalna.
Kocioł gazowy, kocioł na paliwo stałe, pompa ciepła – kryteria wyboru przed zakupem
Rodzaj źródła ciepła to decyzja, która determinuje większość pozostałych zakupów: średnice rur, armaturę, bufor, zabezpieczenia, a nawet konstrukcję komina. Z perspektywy kontroli jakości planowania kluczowe są nie marki, lecz kryteria dopasowania do budynku i sposobu użytkowania.
Podstawowe kryteria wyboru typu źródła ciepła:
- Dostępne media: czy jest gaz ziemny, przyłącze elektryczne o odpowiedniej mocy, miejsce na magazyn paliwa (pellet, drewno), warunki dla powietrznej pompy ciepła (hałas, wolna przestrzeń, brak zasłonięcia)?
- Charakterystyka budynku: zapotrzebowanie na moc, izolacyjność, rodzaj odbiorników (podłogówka, niskotemperaturowe grzejniki, stare żeliwne grzejniki), rodzaj wentylacji.
- Tryb użytkowania: dom całoroczny, weekendowy, wynajmowany; obecność użytkowników mogących obsługiwać paliwo stałe.
- Ograniczenia formalne i lokalne: strefy ochrony powietrza, uchwały antysmogowe, wymagania dotyczące odprowadzenia spalin i powietrza do spalania.
Sygnał ostrzegawczy: propozycja źródła ciepła oparta głównie na aktualnej promocji producenta, rabacie instalatora lub dostępnym od ręki modelu. Jeśli jako główne argumenty padają „bo teraz wszyscy montują pompy” albo „bo pellet jest teraz tani”, bez analizy powyższych kryteriów, decyzja jest obarczona wysokim ryzykiem.
Jeśli typ źródła ciepła wynika z bilansu cieplnego, dostępnych mediów i realnego trybu użytkowania domu, pozostałe elementy dobiera się do jasno określonego scenariusza. Jeżeli wybór jest podyktowany wyłącznie ceną urządzenia lub trendem, koszty mogą „odbić się” na rachunkach i komforcie.
Dobór kotła kondensacyjnego – parametry, na które rzadko się patrzy przy zakupie
W przypadku kotłów gazowych kondensacyjnych częsty błąd polega na patrzeniu głównie na moc maksymalną i cenę. Znacznie ważniejsze dla późniejszych rachunków są możliwości modulacji oraz parametry pracy przy częściowym obciążeniu.
Przy zakupie kotła gazowego inwestor powinien zwrócić uwagę na:
- zakres modulacji mocy – jak nisko kocioł potrafi zejść z mocą (np. 2–3 kW vs 6–7 kW),
- sprawność sezonową (ηs), a nie tylko sprawność „do 109%” w warunkach laboratoryjnych,
- możliwość współpracy z regulacją pogodową i kompatybilność ze sterowaniem strefowym,
- wbudowaną pompę obiegową – jej charakterystykę, możliwość regulacji i dopasowanie do projektowej instalacji,
- wymagania dotyczące powrotu temperatury (kocioł osiąga kondensację przy odpowiednio niskiej temperaturze powrotu),
- warunki gwarancji uzależnione od rodzaju i jakości wody w instalacji.
Punkt kontrolny: jeżeli dla małego domu o niskim zapotrzebowaniu energetycznym proponuje się kocioł, którego minimalna moc jest zbliżona do obciążenia przy temperaturach „przejściowych”, to wymuszane będzie częste taktowanie. Z kolei jeśli parametry instalacji (wysoka temperatura powrotu) uniemożliwiają realną kondensację, kupno „kotła kondensacyjnego” staje się częściowo marketingiem.
Jeśli kocioł ma niski próg modulacji i pracuje z instalacją niskotemperaturową, wykorzysta swój potencjał i zakup ma sens. Jeśli parametry instalacji wymuszają pracę niemal jak w kotle tradycyjnym, oszczędności względem prostszego urządzenia będą minimalne.
Dobór pompy ciepła – najczęściej ignorowane wskaźniki
Dla pomp ciepła błąd zakupowy wynika najczęściej z koncentracji na mocy nominalnej przy +7°C i COP z katalogu. Warunki rzeczywiste są inne – budynek potrzebuje najwięcej mocy właśnie przy niskich temperaturach zewnętrznych.
Przy wyborze pompy ciepła kluczowe są:
- moc grzewcza przy temperaturach projektowych (np. -7°C, -10°C, -15°C) dla zadanej temperatury zasilania,
- sezonowy współczynnik efektywności SCOP dla konkretnej strefy klimatycznej i typu instalacji (podłogówka, grzejniki),
- możliwość pracy monowalentnej (bez grzałek) vs biwalentnej (z dogrzewaniem elektrycznym lub innym źródłem),
- zakres modulacji mocy i liczba startów sprężarki w typowych warunkach pracy,
- głośność jednostki zewnętrznej i wymogi lokalne dot. hałasu,
- wymagania hydrauliczne (bufor, sprzęgło, minimalne przepływy na obiegach).
Sygnał ostrzegawczy: oferta pompy ciepła przygotowana bez wprowadzenia danych o konstrukcji budynku (przegrody, wentylacja), bez analizy istniejącej instalacji grzewczej i bez doboru do konkretnej temperatury zasilania. Jeśli sprzedawca opiera się tylko na „orientacyjnym metrażu” i ogólnym wykresie z katalogu, ryzyko nietrafionej mocy i niskiej efektywności rośnie.
Jeśli pompa ciepła jest dobrana do realnych warunków (temperatura projektowa, typ odbiorników, wymagany komfort c.w.u.), akcesoria – bufor, zawory, pompy – da się dobrać świadomie. Jeśli dobór jest „na metraż” i tylko z katalogu, potem zaczyna się dokładanie kolejnych elementów „żeby to jakoś chodziło”.
Źródło ciepła a rodzaj instalacji odbiorczej – typowy brak kompatybilności
Jednym z częstszych problemów jest niedopasowanie źródła ciepła do instalacji odbiorczej. To błąd koncepcyjny, który wychodzi na jaw dopiero w trakcie eksploatacji.
Najczęstsze konfiguracje ryzyka:
- Pompa ciepła + wysokotemperaturowe grzejniki dobrane historycznie pod kocioł 70/55°C, bez termomodernizacji budynku. Efekt: pompa ciepła pracuje na wyższych temperaturach, traci sprawność, często włącza grzałki, rachunki rosną.
- Kocioł stałopalny + brak bufora przy rozbudowanej instalacji podłogowej. Efekt: trudna regulacja, przegrzewanie pomieszczeń, ryzyko zagotowania instalacji przy przerwach w odbiorze ciepła.
- Kocioł kondensacyjny + stare rurociągi i złe zrównoważenie hydrauliczne. Efekt: część grzejników gorąca, część zimna, zbyt wysoka temperatura powrotu, brak realnej kondensacji.
Punkt kontrolny dla inwestora: dla każdego typu źródła ciepła projektant powinien jasno wskazać minimalną i optymalną temperaturę zasilania oraz wymagany zakres temperatur w instalacji. Następnie należy porównać to z istniejącymi lub projektowanymi odbiornikami. Jeśli różnica jest duża, konieczne są korekty – wymiana grzejników, gęstsze rozłożenie pętli podłogowych, modyfikacja izolacji budynku.
Jeśli parametry źródła ciepła i instalacji odbiorczej są do siebie dopasowane, każdy kolejny zakup (zawory, pompy, sterowanie) ma sens i pracuje w swoim optymalnym zakresie. Jeśli parametry są sprzeczne, nawet najlepszy sprzęt będzie pracował na granicy swoich możliwości.
Źródło ciepła a przygotowanie ciepłej wody użytkowej – częste błędy w doborze zasobnika
Dobór źródła ciepła bez równoczesnego doboru układu ciepłej wody użytkowej to kolejny typowy błąd. Zasobnik „z katalogu” może być zbyt mały, mieć nieodpowiednią wężownicę lub być źle skonfigurowany hydraulicznie.
Przed wyborem zasobnika i układu c.w.u. należy ustalić:
- rzeczywiste zapotrzebowanie na ciepłą wodę (liczba osób, ilość łazienek, prysznice vs wanny, równoczesne korzystanie),
- temperaturę przygotowania c.w.u. oraz sposób ochrony przed bakteriami Legionella (podwyższanie temperatury, funkcje antylegionella),
- moc wymiany ciepła w wężownicy zasobnika – czy jest dopasowana do mocy źródła ciepła (pompa ciepła, kocioł),
- sposób zasilania zasobnika (warstwowy, klasyczny, z dodatkową grzałką, z cyrkulacją),
- straty postojowe zasobnika i miejsce jego montażu (temperatura pomieszczenia, izolacja).
Hydraulika instalacji – błędy w doborze średnic, pomp i armatury
Nawet dobrze dobrane źródło ciepła nie zadziała poprawnie, jeśli instalacja hydrauliczna jest policzona „na oko”, a armatura dobrana według zasady „co akurat jest na sklepie”. To jeden z obszarów, gdzie błąd na etapie zakupu materiałów skutkuje później serią poprawek, dławiących zaworów i wymian pomp.
Kluczowe decyzje trzeba podjąć jeszcze przed zamówieniem pierwszej rury:
- dobór średnic przewodów do zakładanych przepływów i spadków ciśnienia, a nie tylko do „zwyczaju” wykonawcy,
- wybór rodzaju rur (PEX/AL/PEX, PP, miedź, stal) z uwzględnieniem rozszerzalności, sposobu prowadzenia i odporności na temperaturę,
- dobór pomp obiegowych pod rzeczywiste opory instalacji – z analizą wysokości podnoszenia, nie tylko „klasy energetycznej”,
- zaplanowanie elementów równoważenia hydraulicznego (zawory regulacyjne, rotametry, zawory podpionowe),
- określenie sposobu rozdziału obiegów (sprzęgło hydrauliczne, rozdzielacze, układ pierścieniowy, trójniki).
Sygnałem ostrzegawczym jest sytuacja, gdy w ofercie materiałowej pojawia się tylko informacja typu „rury 16 i 20, pompa 25-40, sprzęgło standard” bez minimalnych danych o długościach obiegów, przepływach, stratach ciśnienia i wymaganej temperaturze zasilania.
Dobór średnic rur – „oszczędność” prowadząca do hałasu i braku mocy
Popularne podejście „wszystko w 16-ce” lub „magazynowo w 20-ce” generuje dwa skrajne problemy: za małe średnice skutkują hałasem i spadkiem mocy, za duże – znacznym kosztem i bezwładnością układu.
Przed zamówieniem rur należy ustalić:
- przepływ projektowy na każdym odcinku (szczególnie między źródłem ciepła a rozdzielaczami),
- dopuszczalne prędkości wody w przewodach – zbyt wysokie powodują szum i erozję, zbyt niskie – nadmierne średnice i koszty,
- układ prowadzenia przewodów – trójnikowy, rozdzielaczowy, pierścieniowy – co decyduje o długości i obciążeniu poszczególnych odcinków,
- rozmieszczenie armatury odcinającej i regulacyjnej, która również wprowadza lokalne straty ciśnienia.
Punkt kontrolny: jeśli projekt lub wycena materiałowa nie zawiera ani jednego przepływu i ani jednej informacji o długości krytycznej gałęzi, średnice rur są dobrane głównie „z przyzwyczajenia”. W praktyce kończy się to dławieniem zaworami, różnymi temperaturami grzejników i szumem w newralgicznych miejscach.
Jeżeli przepływy i długości są policzone, średnice można dobrać racjonalnie i uniknąć przewymiarowania lub niedowymiarowania. Jeśli projektant unika liczb i ogranicza się do schematu poglądowego, decyzja o średnicach spada wprost na wykonawcę lub sprzedawcę magazynu.
Pompy obiegowe – błędy w doborze „na moc kotła”
Kolejny typowy błąd to dobór pompy obiegowej wyłącznie według mocy źródła ciepła lub wg „standardu” 25-40/60. Prawidłowy dobór opiera się na wymaganym przepływie i sumie strat ciśnienia w instalacji.
Przed wyborem pompy należy określić minimum:
- wymagany przepływ dla mocy projektowej i różnicy temperatur (np. 10K lub 15K),
- całkowite straty ciśnienia instalacji, w tym rozdzielaczy, zaworów mieszających, wymienników płytowych,
- ilość i charakter obiegów (grzejniki, podłogówka, c.w.u.) oraz ich ewentualne separowanie hydrauliczne,
- tryb regulacji pompy – stałe obroty, ciśnienie stałe, ciśnienie proporcjonalne, współpraca z automatyką.
Sygnał ostrzegawczy: propozycja „mocniejszej pompy, bo zawsze lepiej mieć zapas”. Zbyt wydajna pompa, pracująca na minimalnym biegu z przydławionymi zaworami, generuje szumy, niepotrzebne zużycie energii i utrudnia zrównoważenie hydrauliczne.
Jeśli pompa jest dobrana na podstawie rzeczywistych przepływów i oporów, pracuje w optymalnym punkcie swojej charakterystyki i nie wymaga sztucznego dławienia instalacji. Jeśli kryterium doboru jest głównie „dostępność na półce”, koszt energii elektrycznej, hałas i awaryjność rosną ponad zakładany poziom.
Armatura regulacyjna i zabezpieczająca – elementy pomijane w koszyku zakupowym
W trakcie kompletowania materiałów często przycina się koszty na armaturze: przepływomierzach, zaworach równoważących, zaworach zwrotnych, odpowietrznikach i zaworach bezpieczeństwa. Te „drobiazgi” decydują, czy instalację da się wyregulować i bezpiecznie eksploatować.
Minimalny zestaw pytań przed zakupem armatury:
- czy każdy obieg (grzejnikowy, podłogowy, c.w.u.) ma przewidzianą możliwość regulacji i dławienia przepływu,
- czy przewidziano zawory zwrotne tam, gdzie kilka źródeł lub pomp może powodować niekontrolowane przepływy wsteczne,
- czy zaprojektowano odpowiednią ilość odpowietrzników w najwyższych punktach oraz na rozdzielaczach,
- czy zawory bezpieczeństwa i naczynia wzbiorcze są dobrane do objętości i temperatury instalacji, a nie tylko „na kocioł”.
Punkt kontrolny: oferta materiałowa bez wyszczególnienia typu zaworów (regulacyjny, odcinający, zwrotny) i ich średnic, z ogólnym wpisem „zawory komplet” oznacza, że funkcja regulacji i bezpieczeństwa nie została przeanalizowana. Instalacja działa wtedy dobrze wyłącznie w jednym, przypadkowo trafionym punkcie pracy.
Jeśli armatura jest dobrana do funkcji (regulacja, odcięcie, bezpieczeństwo, zwrot) i opisana w projekcie, instalacja daje się wyregulować i reaguje przewidywalnie. Jeśli armatura to „koszyk z hurtowni”, regulacja odbywa się przez przypadkowe dławienie najbliższego zaworu.

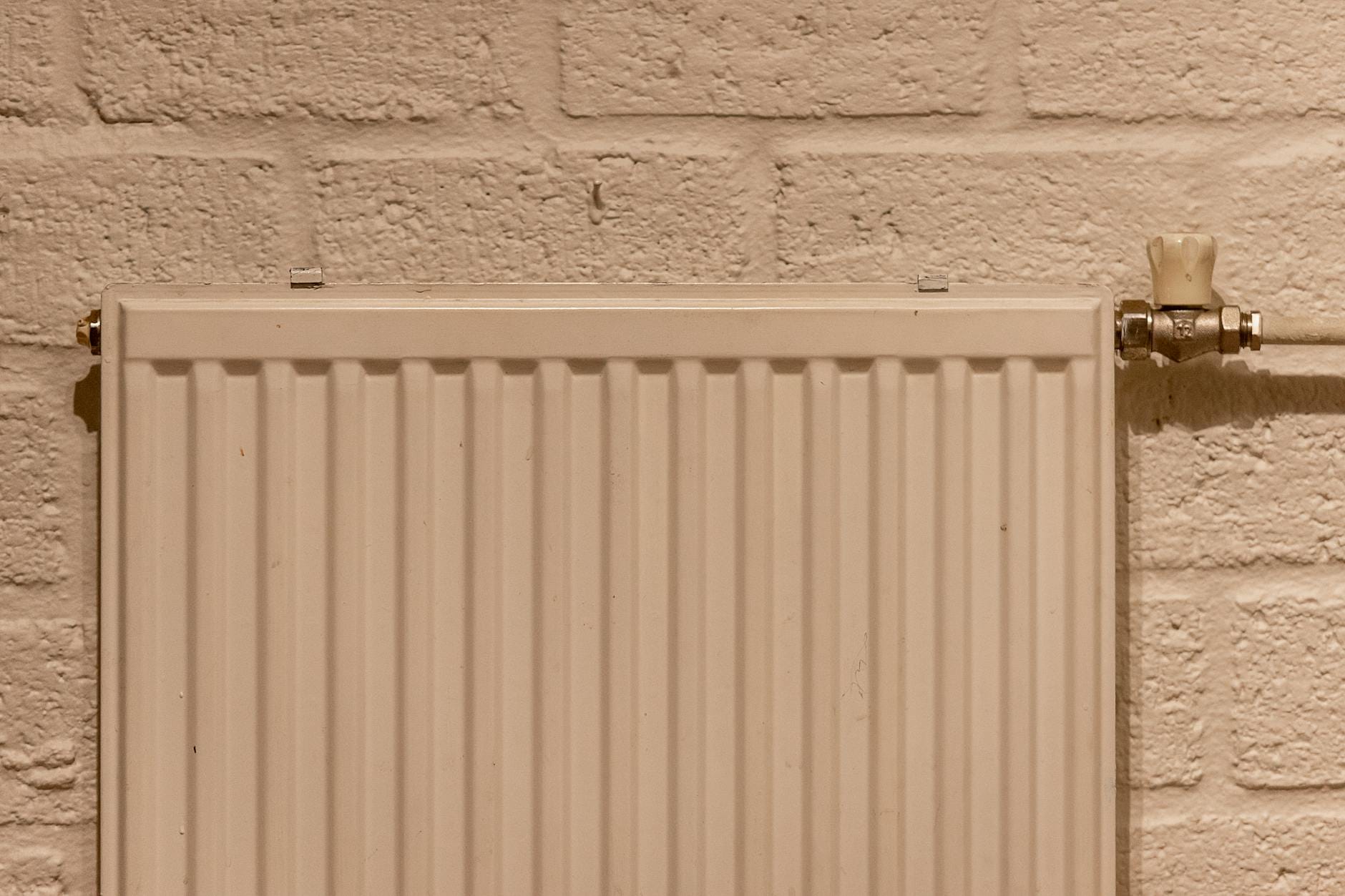

Instalacja grzejnikowa – typowe błędy przy doborze grzejników
Zakup grzejników często odbywa się według prostego klucza: „zapas mocy i dobre promo”. Konsekwencje wychodzą na jaw po montażu: przegrzewanie, dyskomfort, brak kondensacji w kotle, a przy pompach ciepła – dramatyczny spadek efektywności.
Parametry mocy grzejników – katalog nie mówi całej prawdy
Katalogi producentów podają moce grzejników dla konkretnych parametrów wody (np. 75/65/20°C lub 70/55/20°C). Gdy instalacja ma pracować w warunkach 55/45/20°C lub niżej, rzeczywista moc spada często o kilkadziesiąt procent.
Przed zakupem grzejników trzeba ustalić:
- projektowe parametry wody w instalacji – docelowa temperatura zasilania i powrotu w najzimniejszy dzień,
- wymaganą moc w pomieszczeniu z uwzględnieniem strat ciepła, a nie tylko jego metrażu,
- wysokość i długość dostępnej ściany (pod oknem, na ścianie wewnętrznej) oraz ewentualne przeszkody zaburzające konwekcję (zabudowy, zasłony),
- typ zaworu (zasilanie boczne, dolne, środkowe) i sposób podłączenia do pionu lub rozdzielacza.
Sygnał ostrzegawczy: w hurtowni pada zdanie „bierzemy standard 22-ki, zawsze działają”, bez przeliczenia mocy dla niższych temperatur zasilania. Przy pompie ciepła oznacza to konieczność podniesienia temperatury wody, a tym samym wyższe rachunki i częstsze włączanie grzałek.
Jeśli moc grzejników jest przeliczona na realne parametry pracy źródła ciepła, można utrzymać niską temperaturę zasilania i wysoką sprawność. Jeśli moc przyjęto z katalogu dla 70/55°C, a instalacja pracuje na 50/40°C, niedogrzanie lub pogorszenie efektywności są nieuniknione.

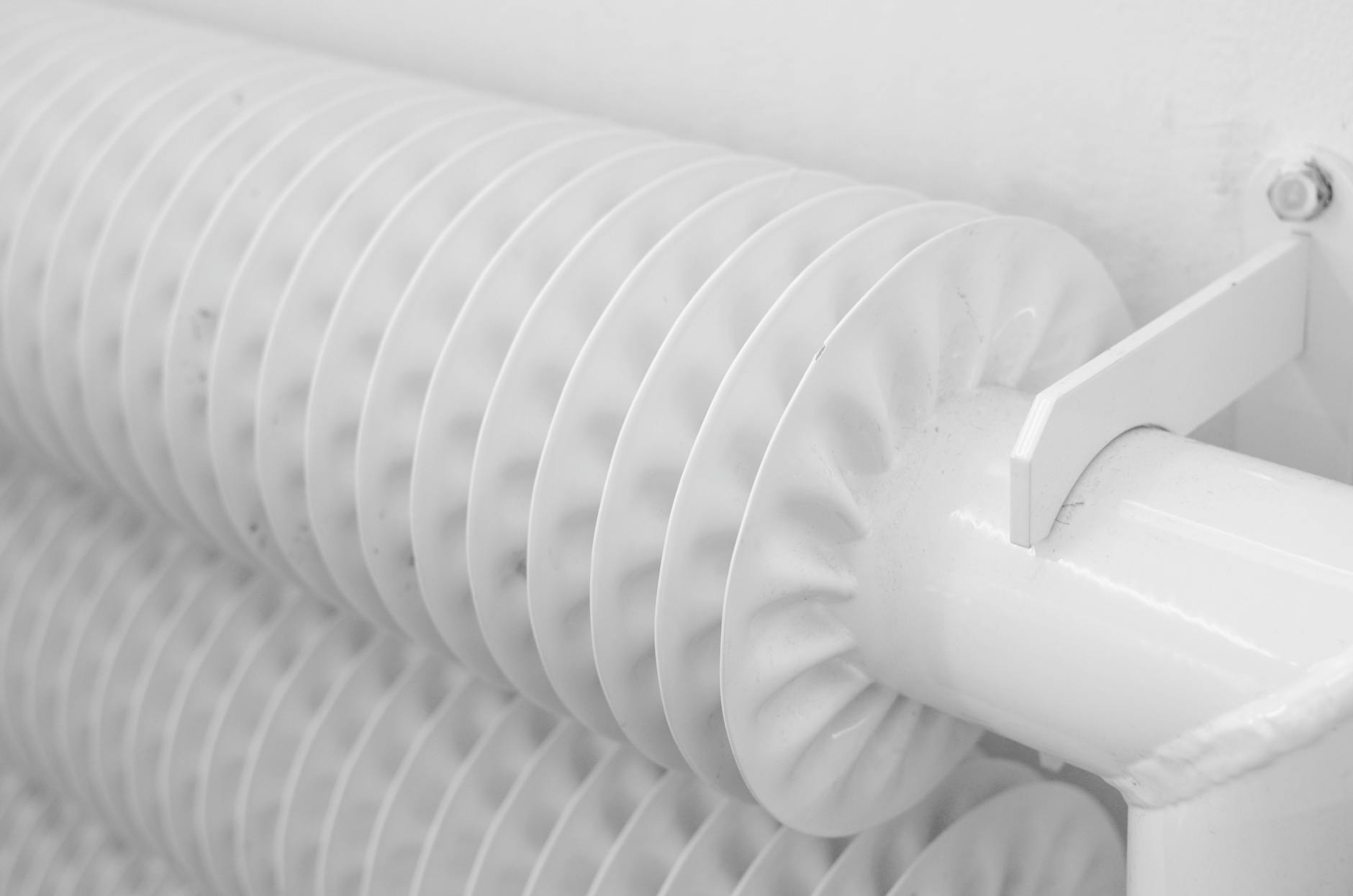

Rodzaj i wyposażenie grzejników – detale z dużym wpływem na regulację
Wybór typu grzejnika (płytowy, członowy, dekoracyjny) to nie tylko estetyka. Od tego zależy czas reakcji, sposób oddawania ciepła (konwekcja vs promieniowanie) oraz możliwości regulacji.
Przy zakupie grzejników należy doprecyzować:
- czy grzejniki mają wbudowane wkładki termostatyczne, czy wymagają dodatkowych zaworów na zasilaniu,
- czy dobrano odpowiednie głowice termostatyczne (klasyczne, zdalne, elektroniczne) w zależności od zabudowy i dostępu,
- czy w pomieszczeniach referencyjnych (z regulatorem pokojowym) przewidziano inną logikę sterowania niż tylko zamykanie głowicy,
- czy grzejniki łazienkowe (tzw. drabinki) mają dopasowaną moc i możliwość pracy w układach niskotemperaturowych.
Punkt kontrolny: lista materiałowa sprowadzająca się do „grzejniki + zawory termostatyczne” bez wskazania typu wkładki, nastaw wstępnych, sposobu podłączenia i ewentualnego obejścia (bypass) zaworów to sygnał, że regulacja hydrauliczna nie została przewidziana. W eksploatacji skutkuje to przegrzewaniem części pokoi i niedogrzaniem innych.
Jeśli grzejniki są dobrane z myślą o temperaturze zasilania, hydraulice i logice sterowania, regulacja temperatury w pomieszczeniach jest płynna i przewidywalna. Jeśli decyzja jest wyłącznie katalogowo-estetyczna, regulacja odbywa się metodą eksperymentów użytkownika na głowicach.
Ogrzewanie podłogowe – błędy materiałowe z długotrwałymi skutkami
W instalacjach podłogowych błąd zakupowy jest szczególnie kosztowny: po zalaniu wylewką większość elementów staje się praktycznie nienaprawialna. Kontrola materiałów przed montażem to jedno z kluczowych zadań inwestora.
Rozstaw pętli, długości obiegów i izolacja pod podłogą
Powszechny problem to stosowanie jednego, „uniwersalnego” rozstawu rur w całym domu oraz brak precyzyjnej kontroli długości pętli. Efekt to różne temperatury podłogi, ograniczenie mocy w newralgicznych strefach i trudności z regulacją.
Przed zakupem rur i płyt izolacyjnych należy ustalić minimum:
- rozstaw rur w poszczególnych pomieszczeniach – inny w łazience, inny przy dużych przeszkleniach, inny w sypialniach,
- maksymalną długość pojedynczej pętli (zależną od średnicy rury i dopuszczalnego spadku ciśnienia),
- grubość i rodzaj izolacji pod wężownicą – szczególnie nad nieogrzewanymi pomieszczeniami lub gruntem,
- potrzebę zastosowania taśmy brzegowej i ewentualnych dylatacji pośrednich w większych powierzchniach.
Sygnał ostrzegawczy: oferta na „system podłogówki” bez wskazania ilości i długości obwodów, rozstawu rur w poszczególnych strefach oraz minimalnej grubości izolacji. Zwykle oznacza to, że rozstaw zostanie ustalony na budowie „od linijki”, a długości pętli okażą się przypadkowe.
Jeśli rozstaw i długości pętli są z góry zaplanowane, uzyskuje się równomierny rozkład temperatur i wystarczającą moc w pomieszczeniach o większych stratach ciepła. Jeśli rury układane są „z rolki”, problemów z niedogrzaniem przy dużych przeszkleniach lub nad garażem nie da się później usunąć bez kucia.
Rozdzielacze, grupy mieszające i sterowanie strefowe
Drugi obszar błędów to niedoszacowanie znaczenia rozdzielaczy i grup mieszających. Wiele ofert ogranicza się do „rozdzielacza z rotametrami”, pomijając konieczność właściwego mieszania i sterowania temperaturą podłogi.
Przed wyborem rozdzielaczy i osprzętu należy przeanalizować:
- czy niezbędna jest grupa mieszająca z zaworem 3- lub 4-drogowym, gdy źródło ciepła pracuje na wyższej temperaturze niż podłogówka,
- czy rozdzielacze są wyposażone w rotametry i zawory regulacyjne pozwalające na zrównoważenie przepływów między pętlami,
- czy przewidziano siłowniki na rozdzielaczach współpracujące z termostatami pomieszczeniowymi,
- jak będzie rozwiązana ochrona przed przegrzaniem podłogi (ograniczenie temperatury zasilania, czujniki podłogowe w wybranych strefach).
Najczęściej zadawane pytania (FAQ)
Jakie są najczęstsze błędy przy montażu instalacji grzewczej w domu?
Najczęstsze błędy to: przewymiarowanie kotła lub pompy ciepła „na oko”, brak projektu wykonawczego instalacji, oszczędzanie na izolacji rur i armaturze zabezpieczającej oraz dobór egzotycznych urządzeń bez lokalnego serwisu. Skutkiem są nierównomierne grzanie pomieszczeń, wysokie rachunki i awarie w najmniej oczekiwanym momencie.
Punktem kontrolnym jest zawsze pytanie: na jakiej podstawie dobrano moc źródła ciepła, średnice rur i zabezpieczenia? Jeśli odpowiedź brzmi „tak się robi” albo „wszyscy tak mają”, to wyraźny sygnał ostrzegawczy, że decyzje podejmowane są bez twardych danych o budynku i jego stratach ciepła.
Jak uniknąć przewymiarowania kotła lub pompy ciepła?
Najprostsza droga do przewymiarowania to korzystanie z ogólnych „regułek” typu 70 W/m² i kopiowanie rozwiązań z sąsiedniego domu. Aby tego uniknąć, potrzebny jest choć uproszczony bilans cieplny budynku, uwzględniający ocieplenie ścian, dachu, jakość okien i rodzaj wentylacji. Dopiero na tej podstawie dobiera się moc źródła ciepła, a nie odwrotnie.
Minimum przyzwoitości to: bilans strat ciepła dla każdego pomieszczenia, weryfikacja mocy w programie doborowym producenta oraz sprawdzenie, czy planowana temperatura zasilania współgra z rodzajem instalacji (podłogówka vs grzejniki). Jeśli moc kotła „wyszła z sufitu”, można spodziewać się taktowania urządzenia, gorszej sprawności i wyższych rachunków.
Czy naprawdę potrzebny jest szczegółowy projekt instalacji grzewczej?
Projekt wykonawczy instalacji grzewczej jest krytyczny, jeśli zależy nam na przewidywalnym komforcie i niskiej awaryjności. Sam projekt budowlany pokazuje jedynie z grubsza, gdzie będą rury i grzejniki, ale nie mówi nic o średnicach, nastawach zaworów, oporach hydraulicznych ani o doborze pomp. Bez tych danych instalator działa metodą prób i błędów, a inwestor płaci za „korekty na żywym organizmie”.
Punkt kontrolny: poprawny projekt zawiera moc grzewczą każdego pomieszczenia, dobrane grzejniki lub pętle podłogówki, średnice rur na poszczególnych odcinkach, typ i nastawy zaworów oraz opis zabezpieczeń (naczynie wzbiorcze, zawory bezpieczeństwa, elementy ochrony kotła). Jeżeli projektant lub wykonawca proponuje realizację „z głowy”, to z góry wpisuje instalację w kategorię ryzyka.
Na co zwrócić uwagę przy zakupie kotła lub pompy ciepła, żeby później nie żałować?
Przy wyborze źródła ciepła kluczowe są trzy grupy kryteriów: dopasowanie mocy do strat ciepła budynku, możliwości regulacji (automatyka, współpraca z termostatami i zaworami mieszającymi) oraz dostępność serwisu i części zamiennych. Tańszy, przypadkowo dobrany kocioł może oznaczać lata wyższych rachunków i częstsze przestoje w sezonie grzewczym.
Jako minimum warto sprawdzić: listę autoryzowanych serwisów w okolicy, czas dostępności typowych części (pompy, wentylatory, sterowniki) oraz to, czy wybrany typ urządzenia jest powszechnie znany lokalnym instalatorom. Jeśli urządzenie jest „egzotyczne”, a w promieniu kilkudziesięciu kilometrów nie ma serwisu, to jasny sygnał ostrzegawczy, że ewentualna awaria będzie długa i kosztowna.
Jak ocieplenie domu wpływa na dobór instalacji grzewczej?
Standard ocieplenia domu, jakość okien i sposób wentylacji bezpośrednio określają, ile mocy grzewczej potrzeba i jaką temperaturą zasilania można pracować. Dobrze ocieplony budynek z rekuperacją wymaga znacznie mniejszej mocy źródła ciepła i sprzyja niskotemperaturowej instalacji (np. podłogówka), co poprawia sprawność kotłów kondensacyjnych i pomp ciepła.
Punkt kontrolny: jeśli ktoś proponuje ten sam kocioł dla domu słabo ocieplonego i dla nowego budynku z grubą izolacją i rekuperacją, to oznacza, że parametry budynku są ignorowane. W praktyce prowadzi to albo do przewymiarowania i wyższych rachunków, albo do problemów z dogrzaniem skrajnych pomieszczeń przy mrozach.
Jakie elementy instalacji grzewczej są krytyczne z punktu widzenia bezpieczeństwa?
Do elementów krytycznych należą: prawidłowo dobrane naczynie wzbiorcze, zawory bezpieczeństwa, zawory odcinające i zwrotne, odpowietrzniki oraz elementy chroniące kocioł przed zbyt niską temperaturą powrotu (w przypadku kotłów stałopalnych). Pominięcie któregoś z tych komponentów lub ich losowy dobór może skończyć się nie tylko awarią, ale też realnym zagrożeniem dla instalacji.
Minimum to: sprawdzony schemat zabezpieczeń dopasowany do typu źródła ciepła, zgodność z wytycznymi producenta urządzeń oraz czytelne oznaczenie elementów na projekcie. Jeżeli w ofercie materiałowej brakuje naczynia wzbiorczego, zaworu bezpieczeństwa lub przewidziano je „na oko”, to sygnał ostrzegawczy, że ktoś świadomie obniża poziom bezpieczeństwa, by obciąć koszt inwestycji.
Jak już na etapie zakupów zadbać o późniejszy komfort użytkowania instalacji?
Komfort to stabilna temperatura bez ciągłego „kręcenia” na kotle, równomiernie dogrzane pomieszczenia i cicha praca instalacji. Aby go zapewnić, trzeba zainwestować w sensowną automatykę (sterowniki, czujniki, termostaty pokojowe), poprawnie dobrane zawory mieszające oraz równoważenie hydrauliczne (rozdzielacze, zawory równoważące). Sam dobry kocioł czy pompa ciepła bez tych elementów nie zagwarantuje komfortu.
Punkt kontrolny: na liście zakupów powinny znaleźć się termostaty pokojowe lub system sterowania strefowego, dobrej jakości pompa obiegowa z możliwością regulacji oraz komplet armatury regulacyjnej. Jeśli oferta ogranicza się do „kocioł + kilka grzejników”, bez realnych możliwości sterowania i podziału na strefy, to spodziewany scenariusz to: przegrzane jedne pokoje, niedogrzane inne i regularne „dokręcanie” instalacji przez użytkownika.
Opracowano na podstawie
- PN-EN 12831-1:2017 Energetyczne właściwości użytkowe budynków – Obliczanie obciążenia cieplnego. Polski Komitet Normalizacyjny (2017) – Metody obliczania strat ciepła i zapotrzebowania na moc grzewczą budynku
- PN-EN 12828:2013 Instalacje ogrzewcze w budynkach – Projektowanie wodnych instalacji centralnego ogrzewania. Polski Komitet Normalizacyjny (2013) – Wymagania projektowe dla wodnych instalacji grzewczych, dobór armatury i zabezpieczeń
- Warunki Techniczne, jakim powinny odpowiadać budynki i ich usytuowanie. Ministerstwo Rozwoju i Technologii – Wymagania prawne dot. izolacyjności przegród, instalacji i źródeł ciepła w budynkach
- Poradnik projektanta instalacji ogrzewczych. COBRTI INSTAL – Zasady doboru mocy źródła ciepła, średnic rur, armatury i automatyki
- Ogrzewnictwo. Ogrzewanie wodne i gazowe. Wydawnictwo Naukowe PWN (2013) – Podstawy projektowania i eksploatacji instalacji grzewczych w budynkach
- Efektywne systemy ogrzewania budynków jednorodzinnych. Narodowa Agencja Poszanowania Energii – Porównanie systemów ogrzewania, koszty inwestycyjne i eksploatacyjne
